Opis produktu
Podstawowe dane techniczne:
- Czynnik grzewczy: woda lub mieszaniny wody i glikolu (max.50%)
- Zakres regulacji temperatury: 20°C ÷ 43°C
- Maksymalna temperatura medium: 90°C
- Maksymalne ciśnienie robocze: 0,6 MPa (6 bar)
- Ciśnienie różnicowe: 0,3 MPa (3bar)
- Napięcie zasilania układu: 230V ± 10% 50/60 Hz
- Stopień ochrony: IP X4D
- Typ pompy: WILO YONOS Para RS25/6
- Termostatyczny zawór mieszający: ESBE VTA322 (kvs=1,6 m3/h) dla wersjiEV210 i EV235 lub ESBE VTA372 (kvs=2,3 m3/h) dla wersji EV210PL i EV235PL

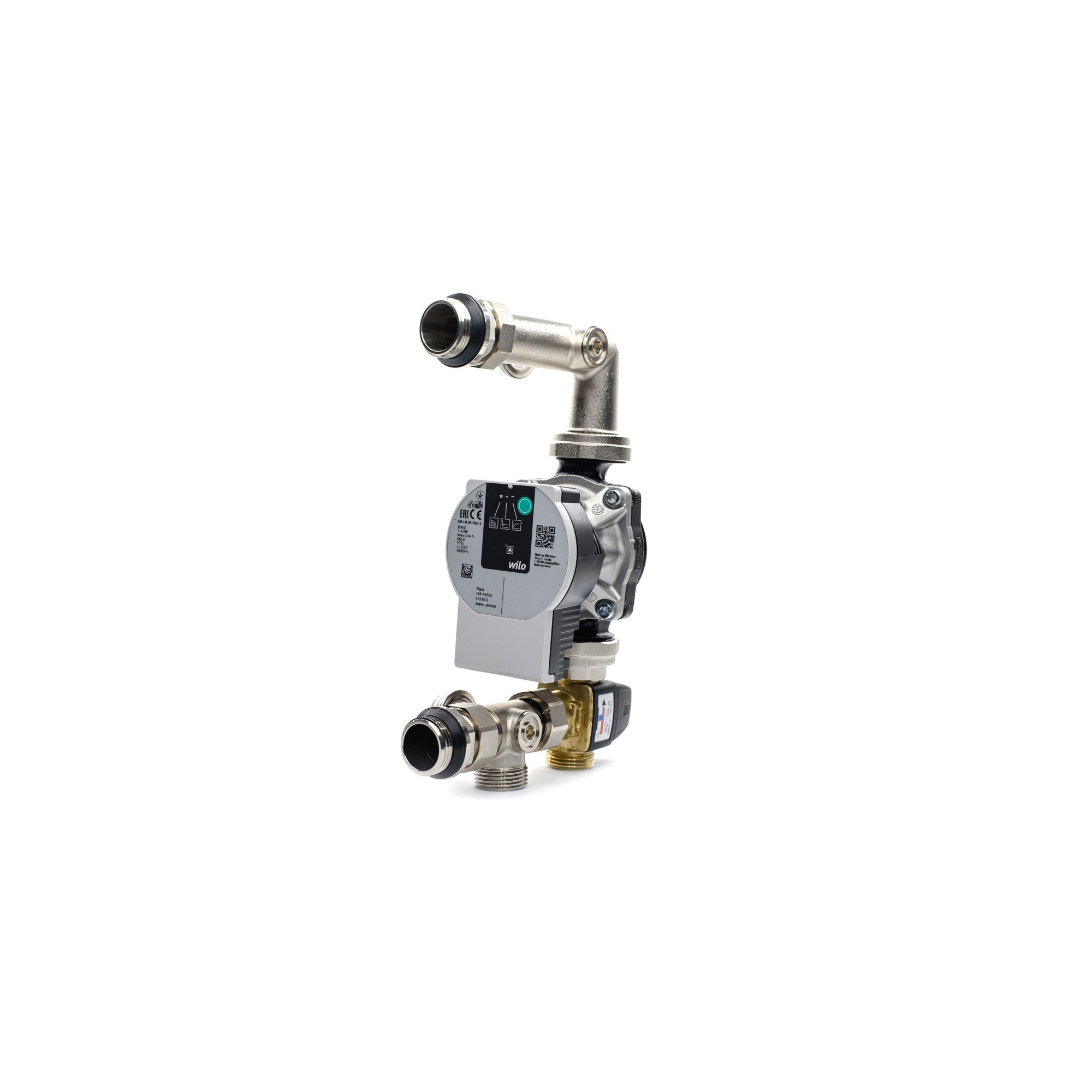

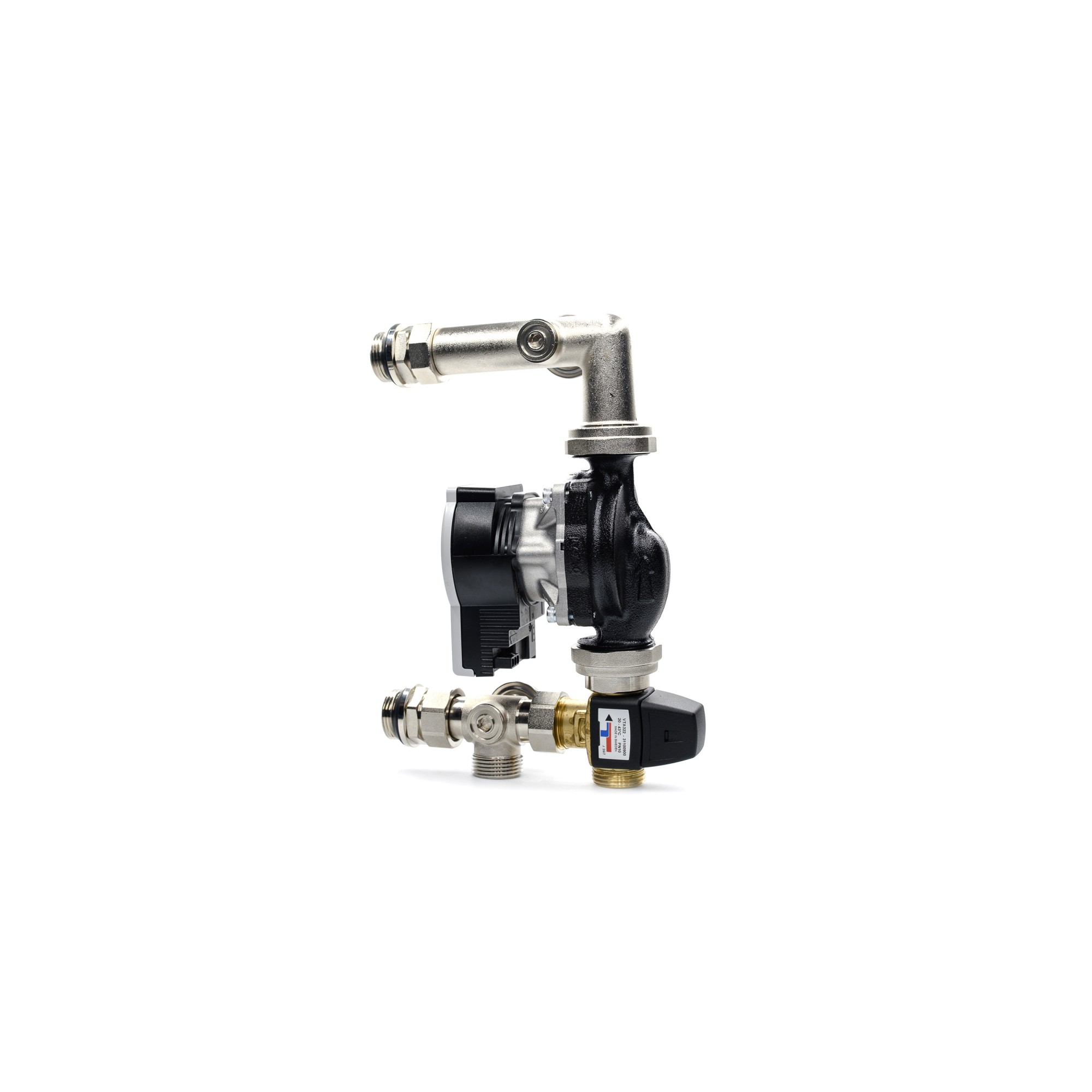

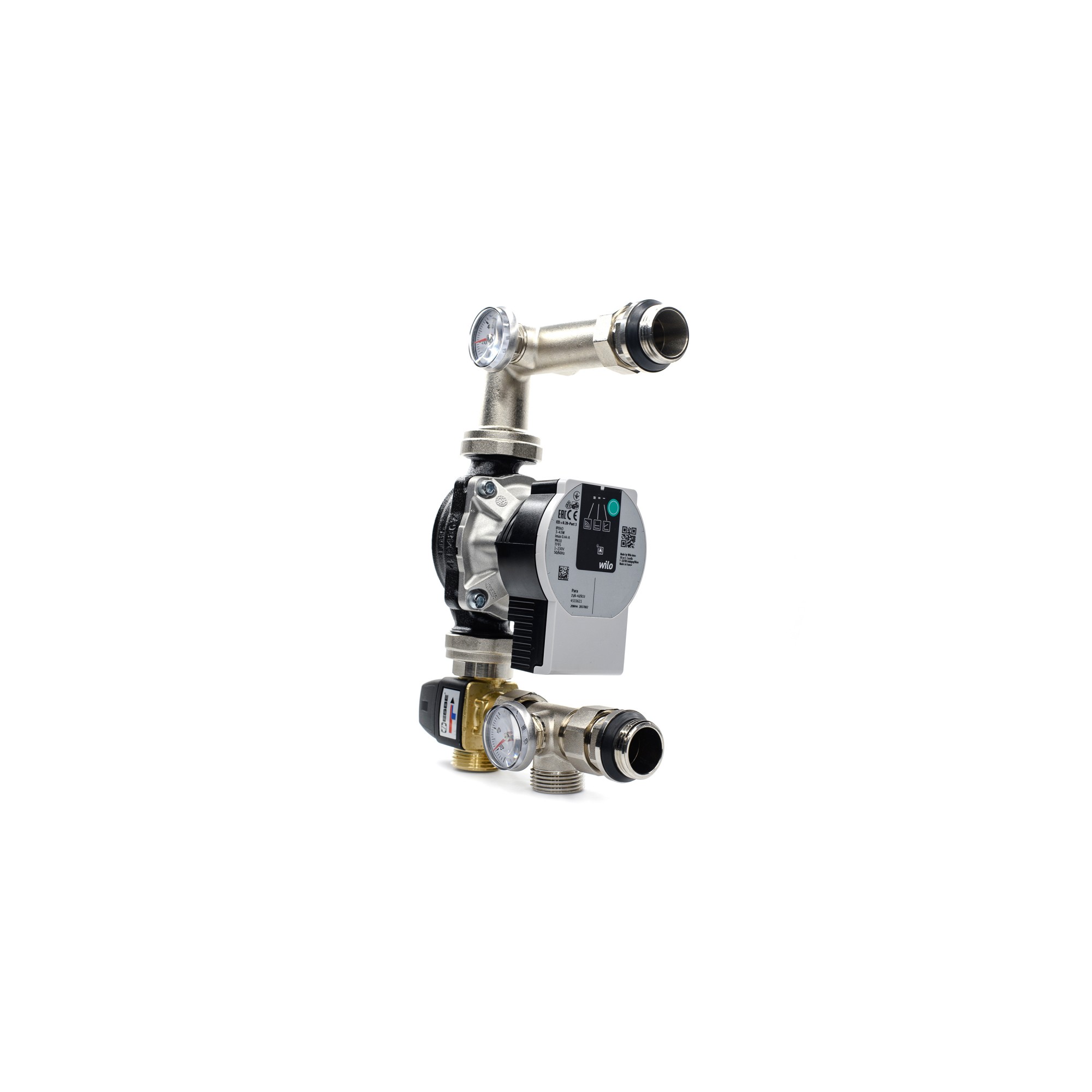

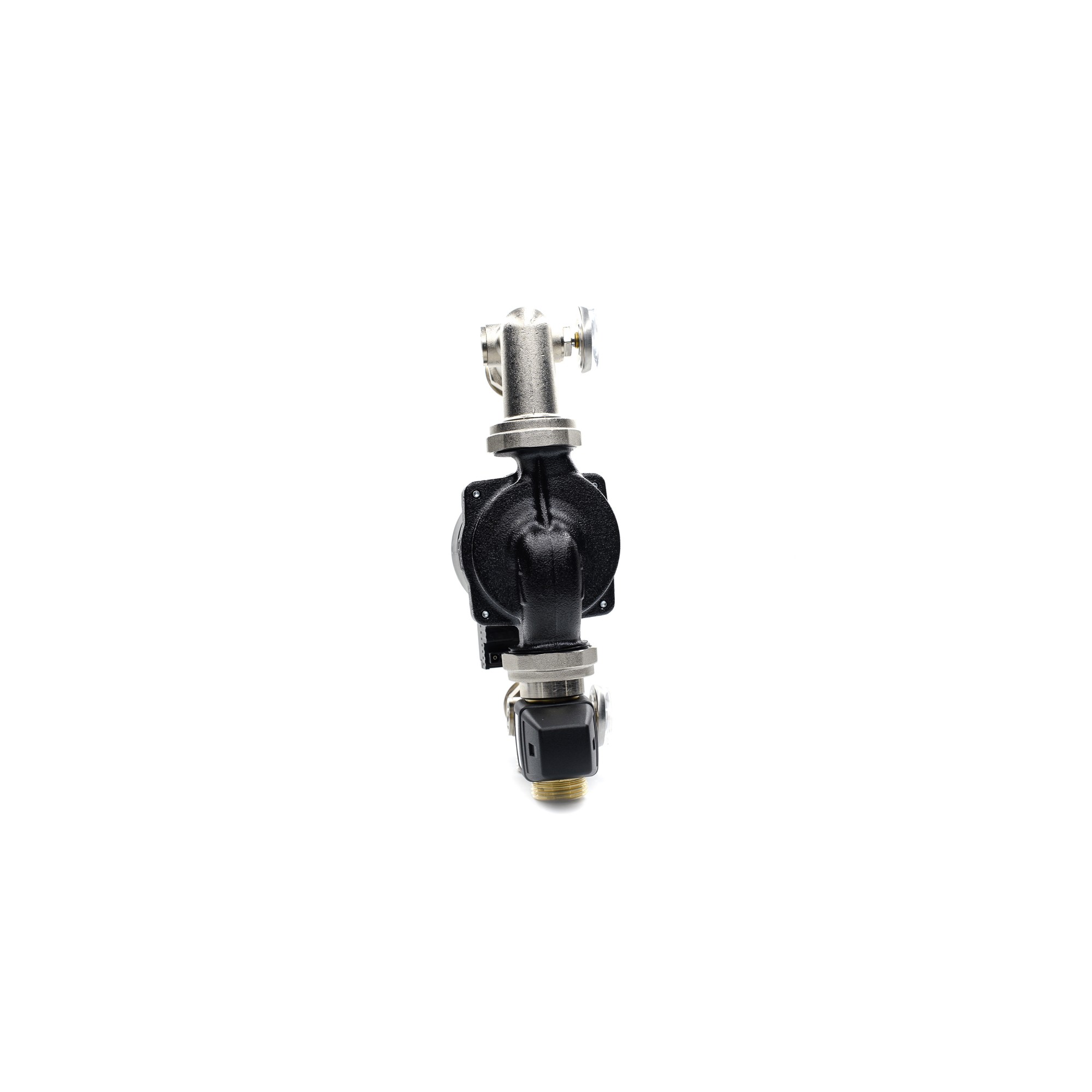

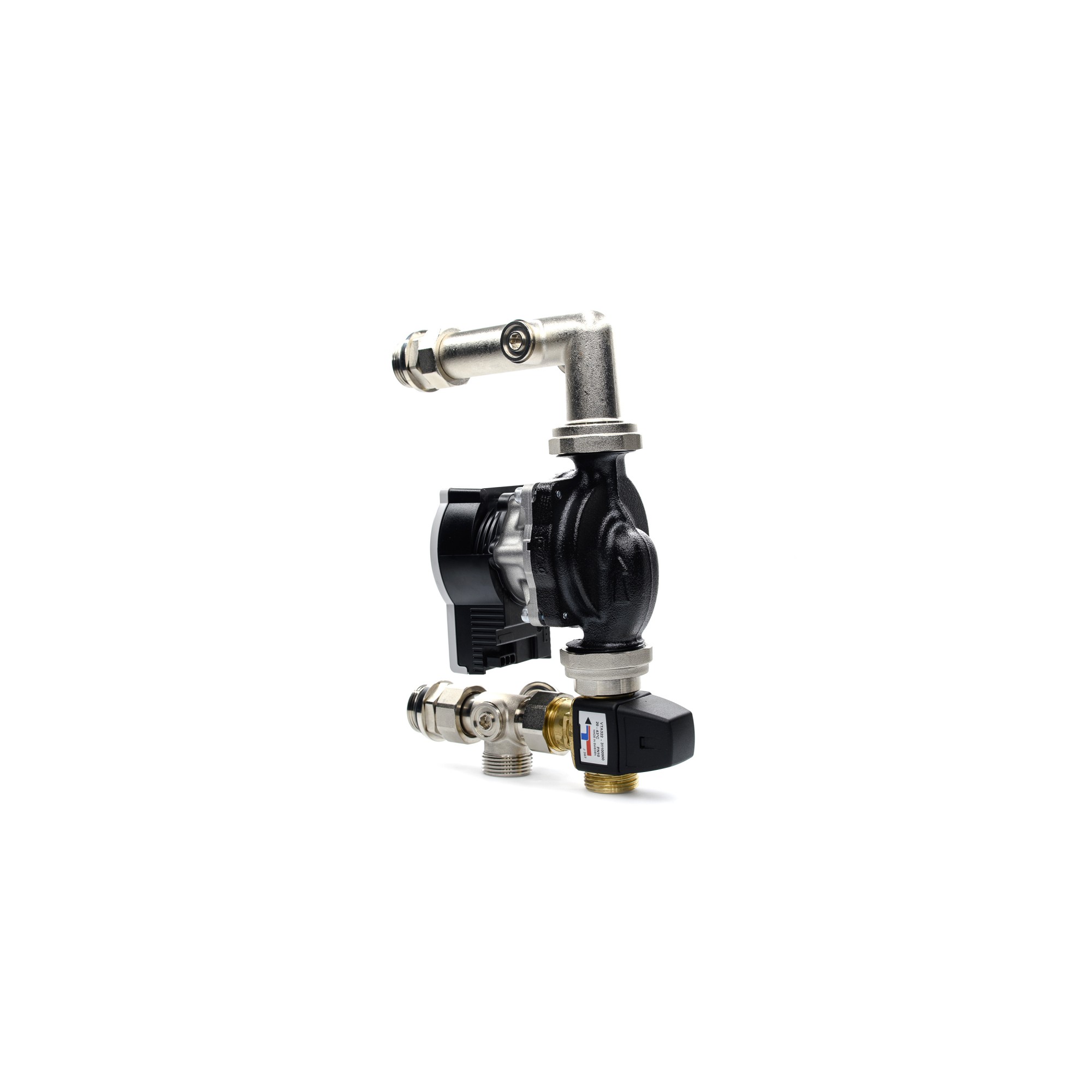

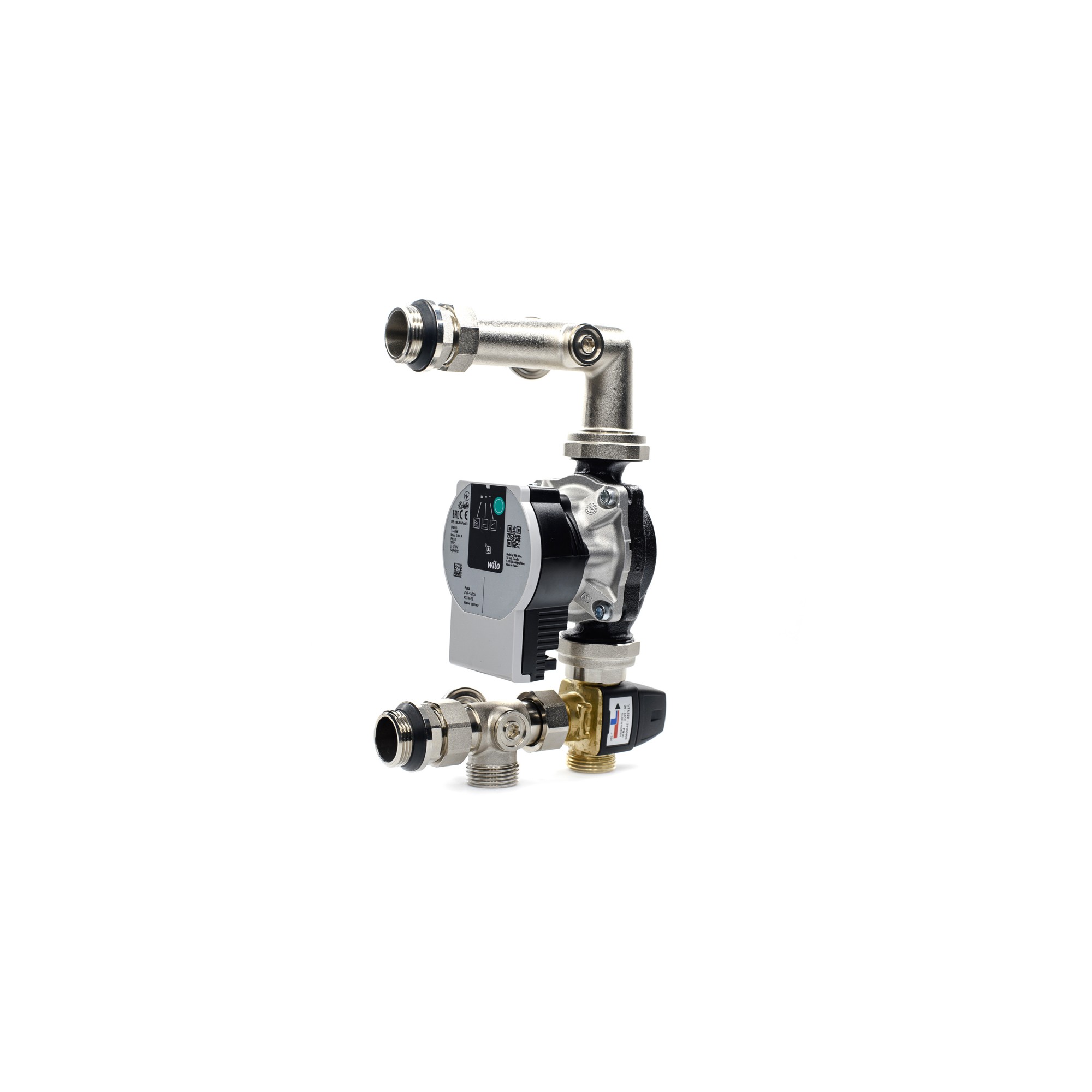

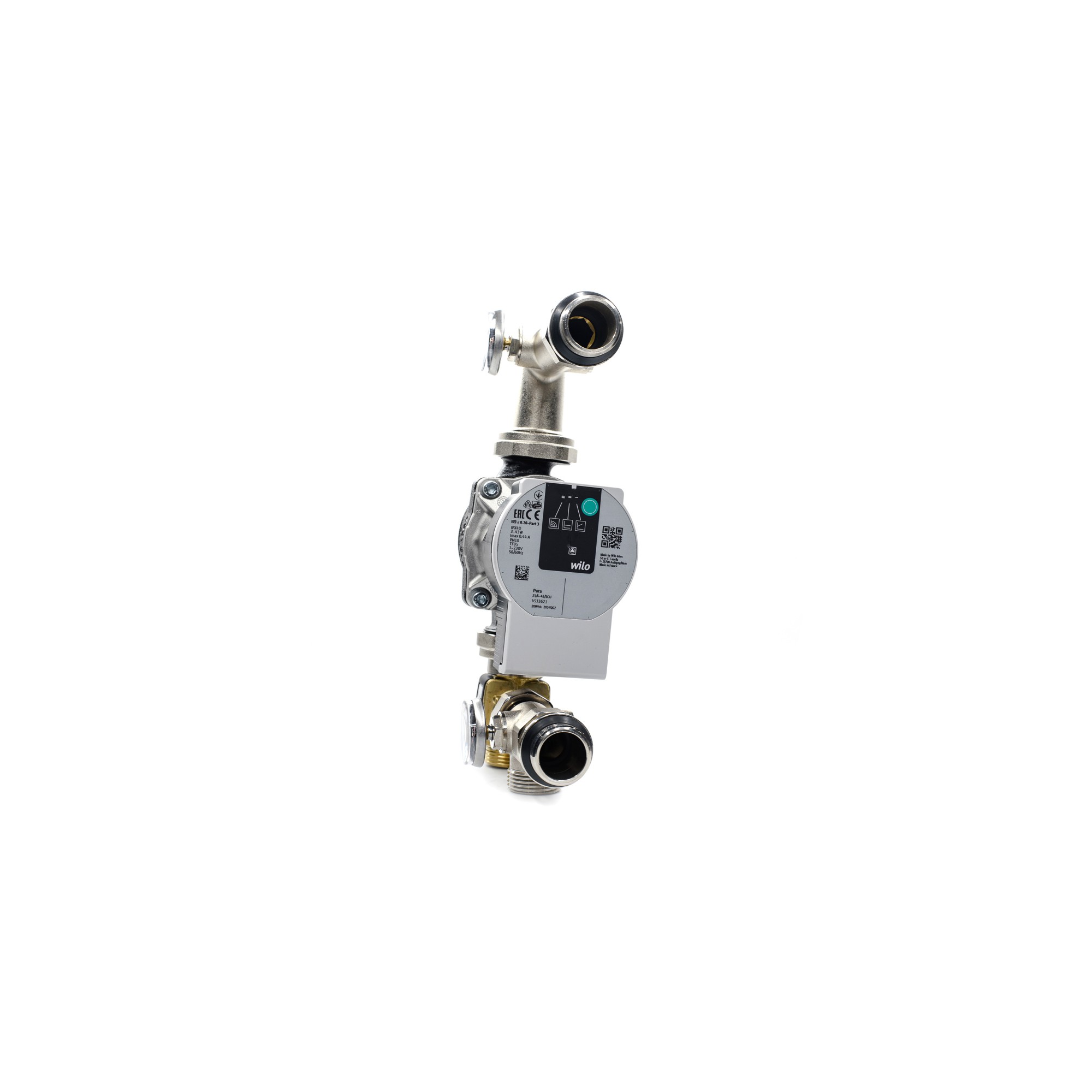

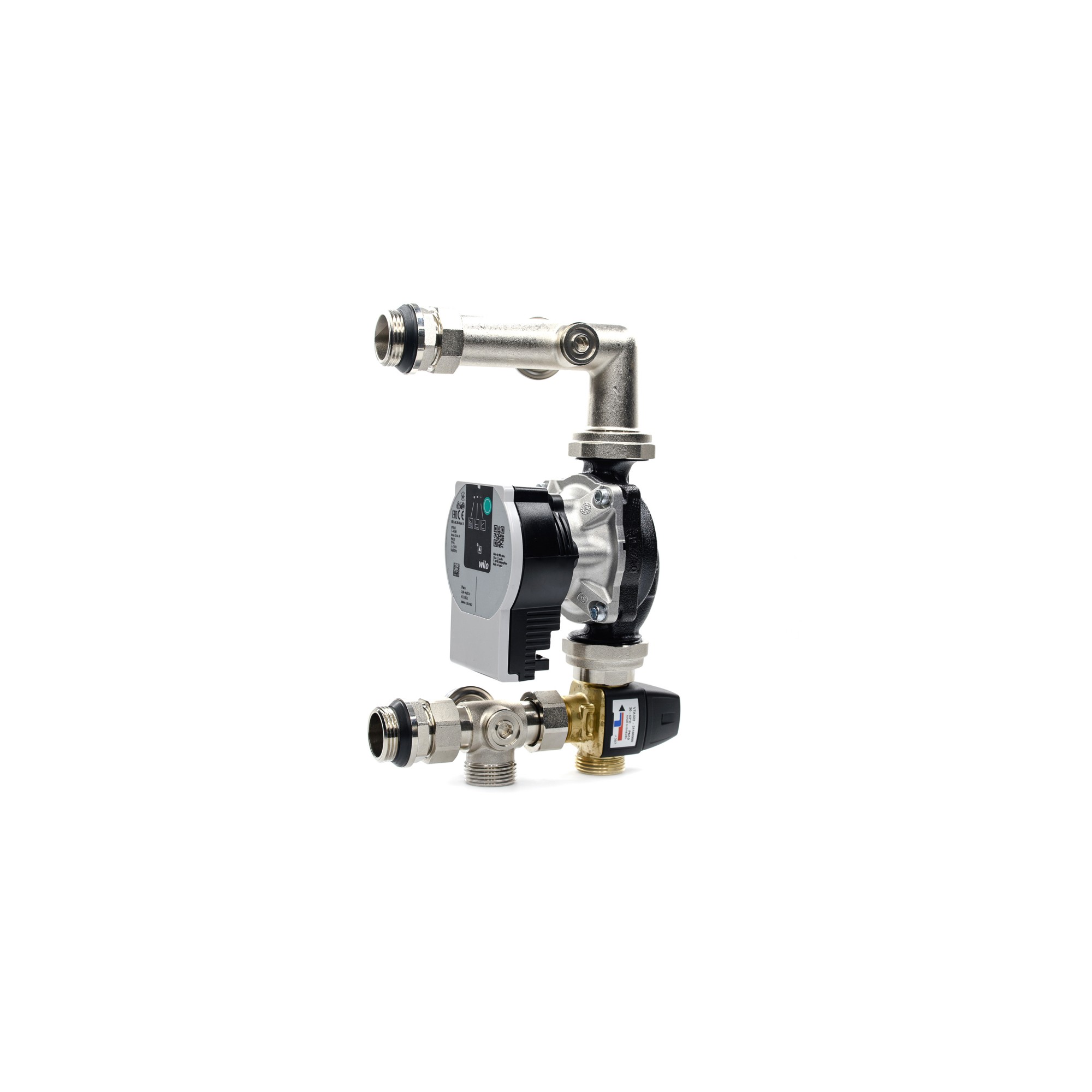

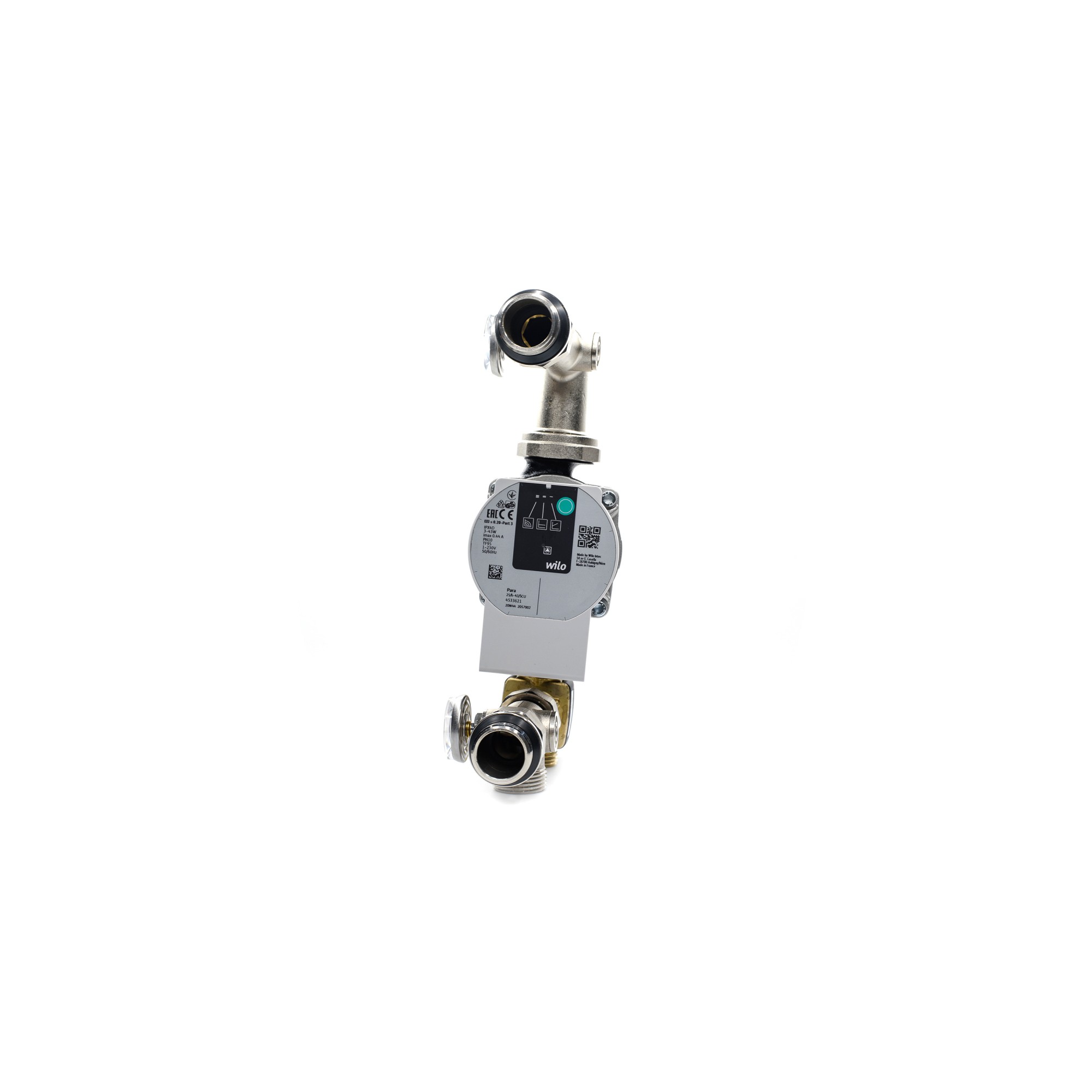

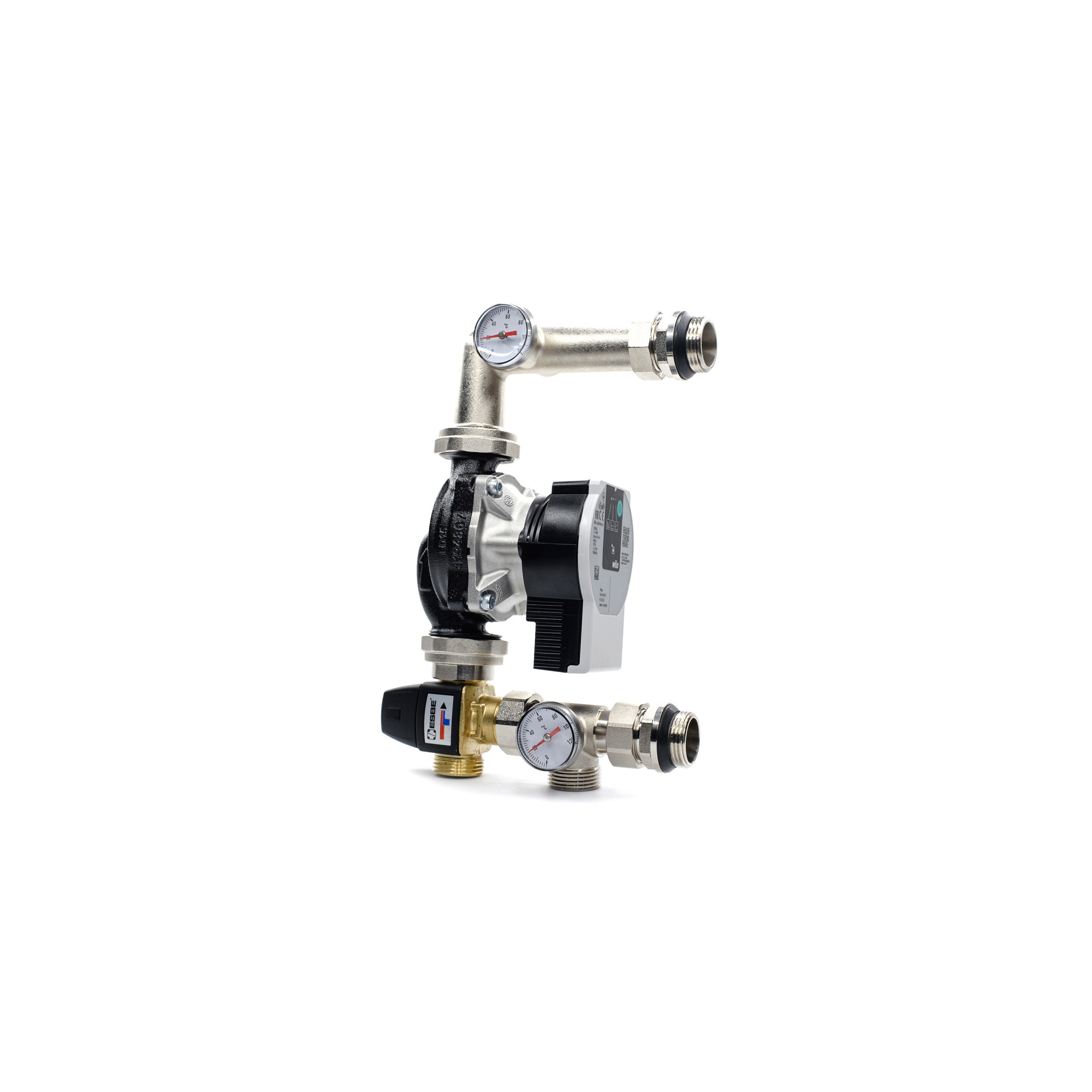

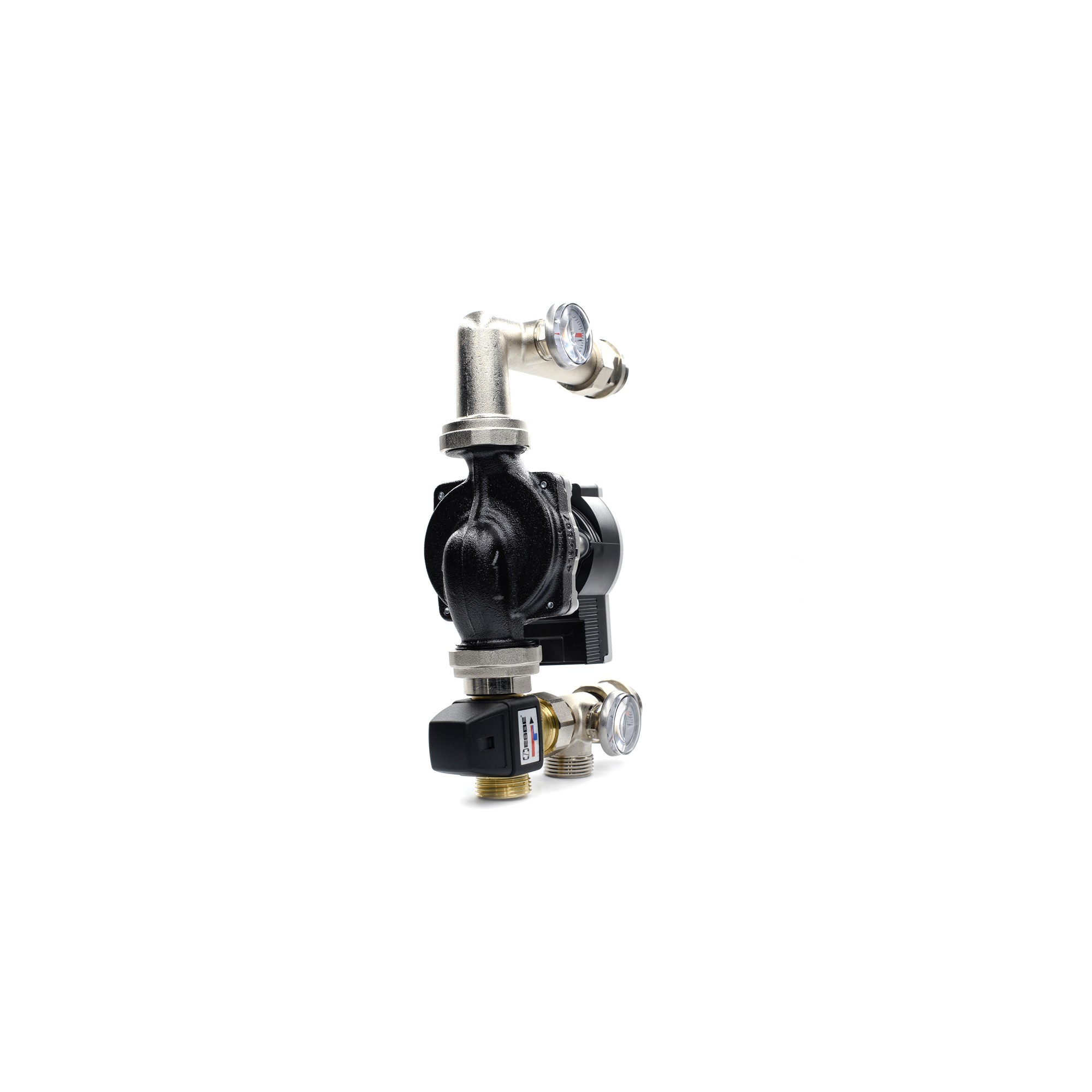

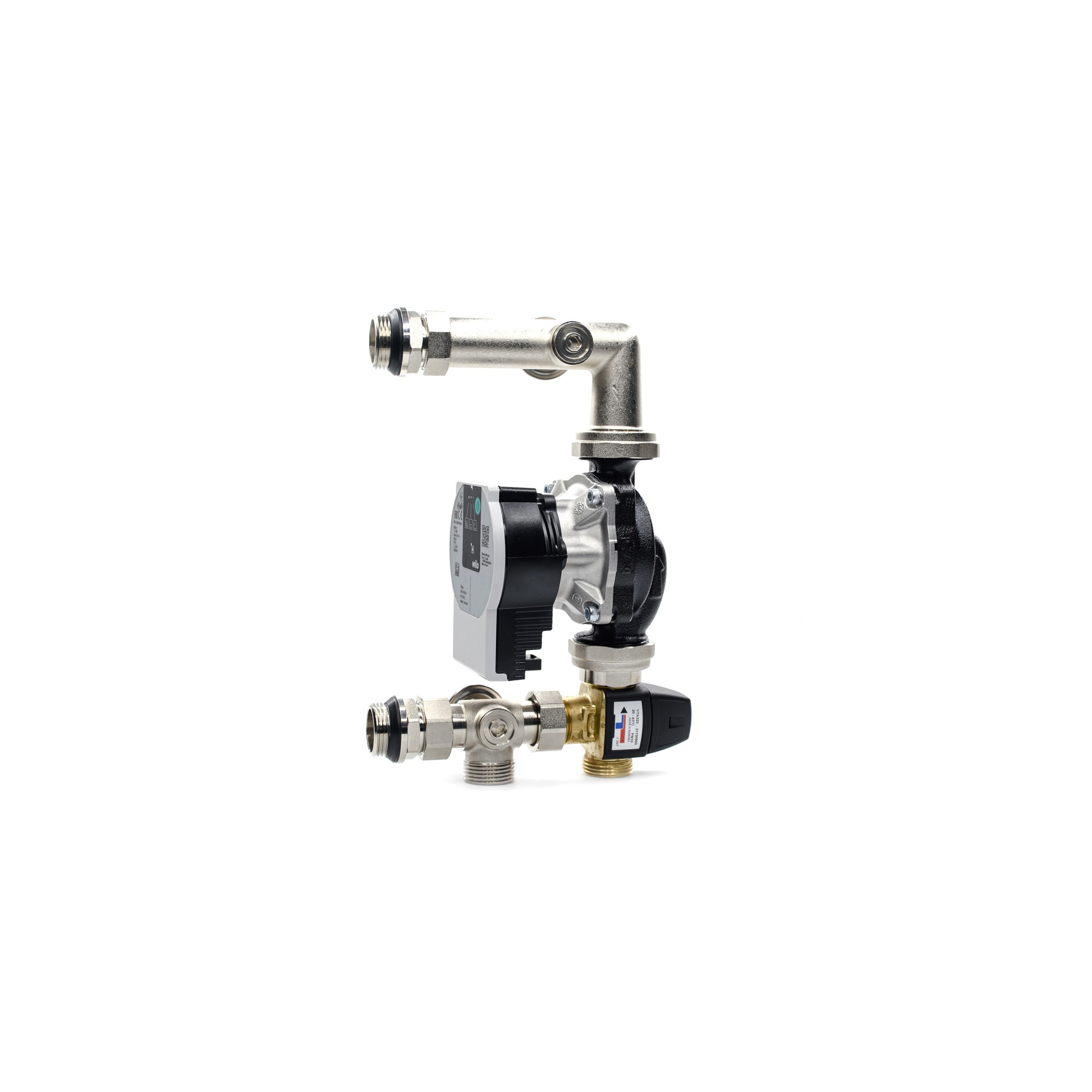

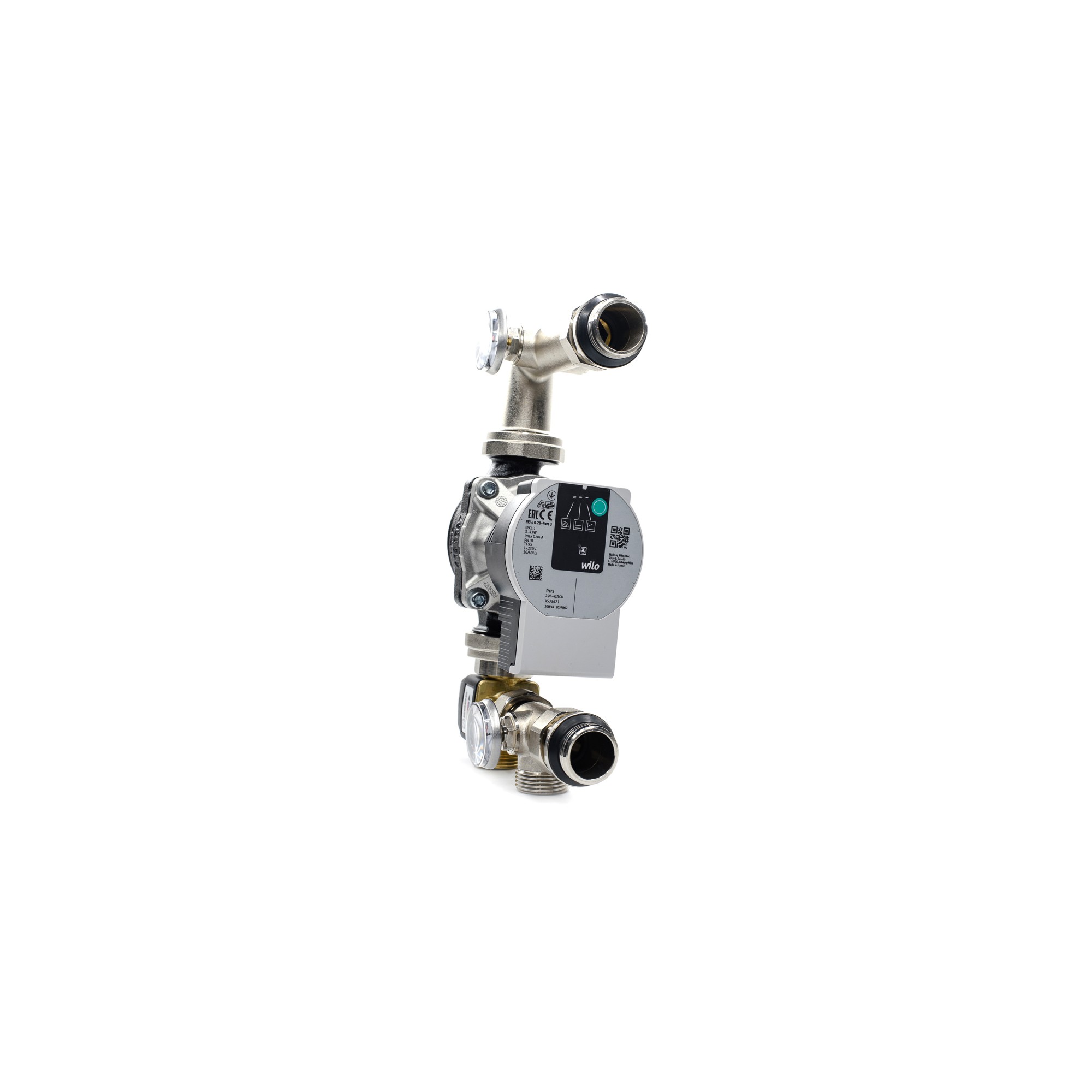

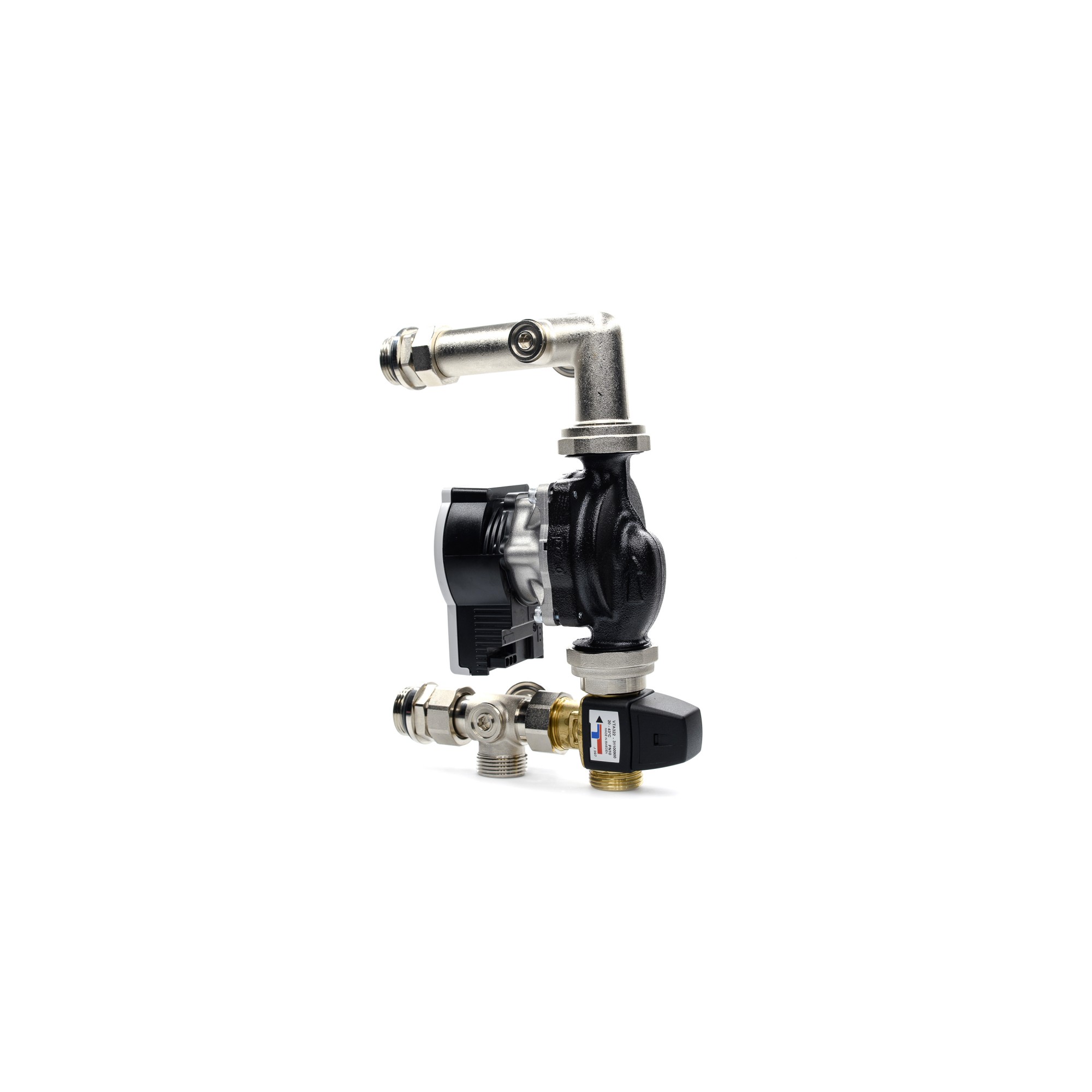

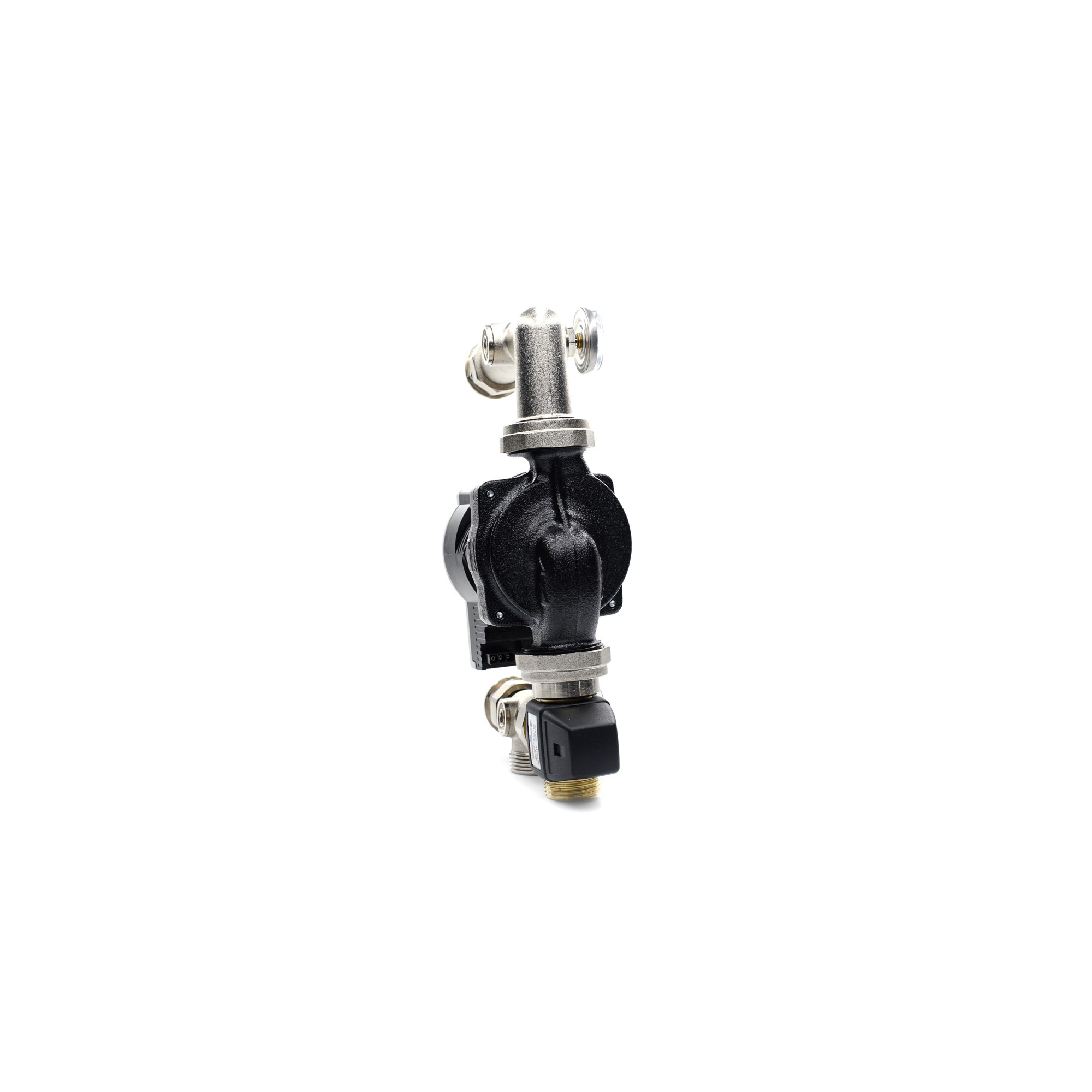

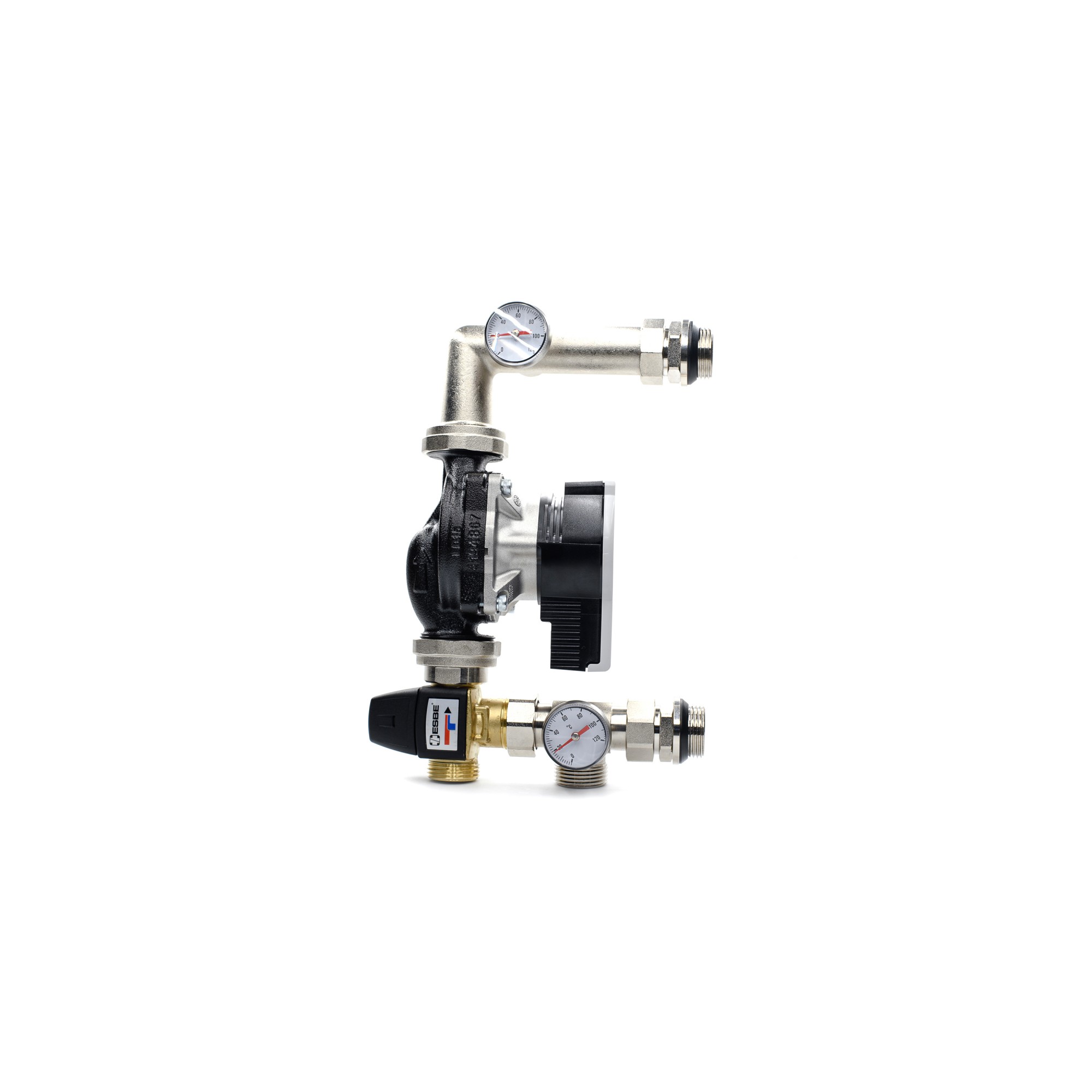

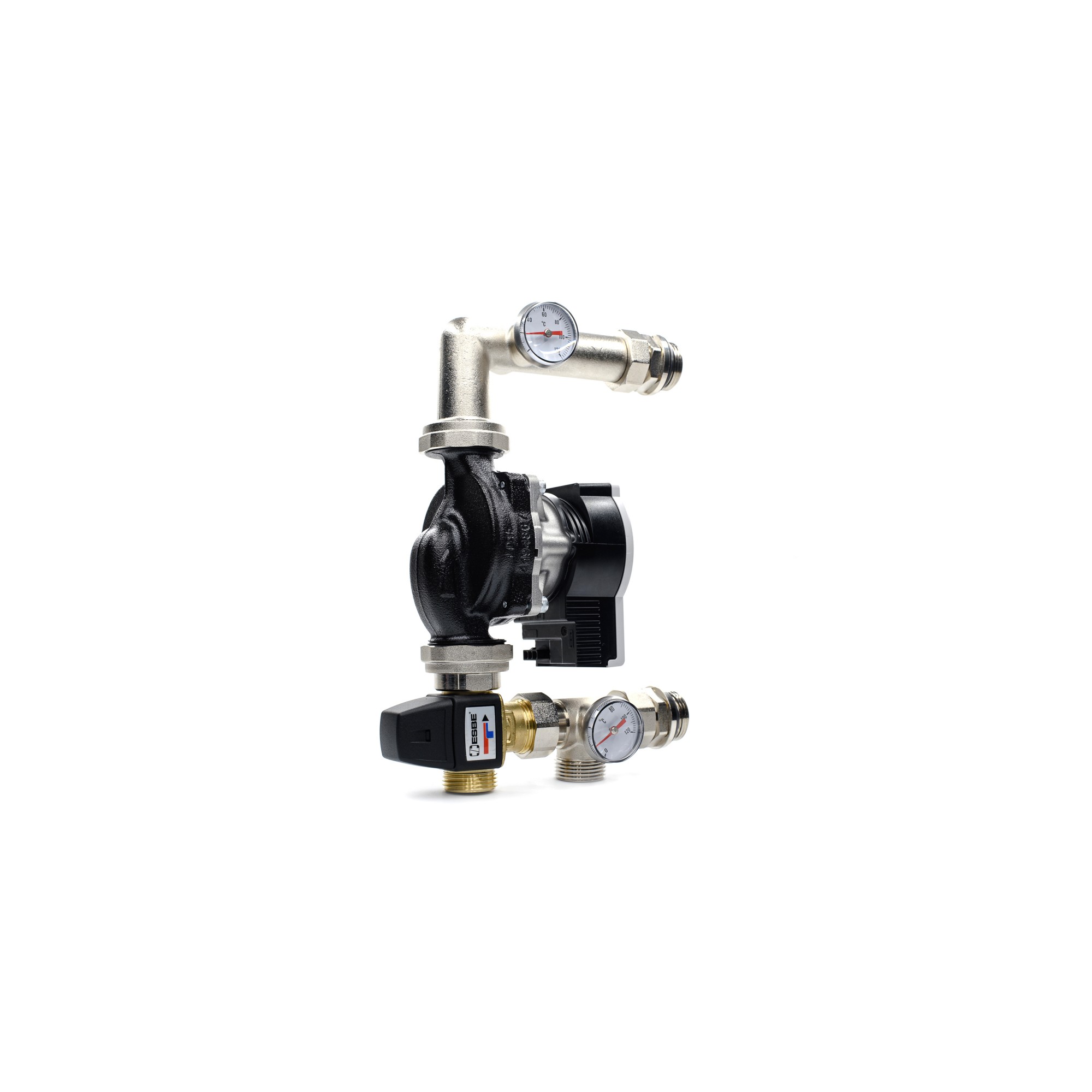

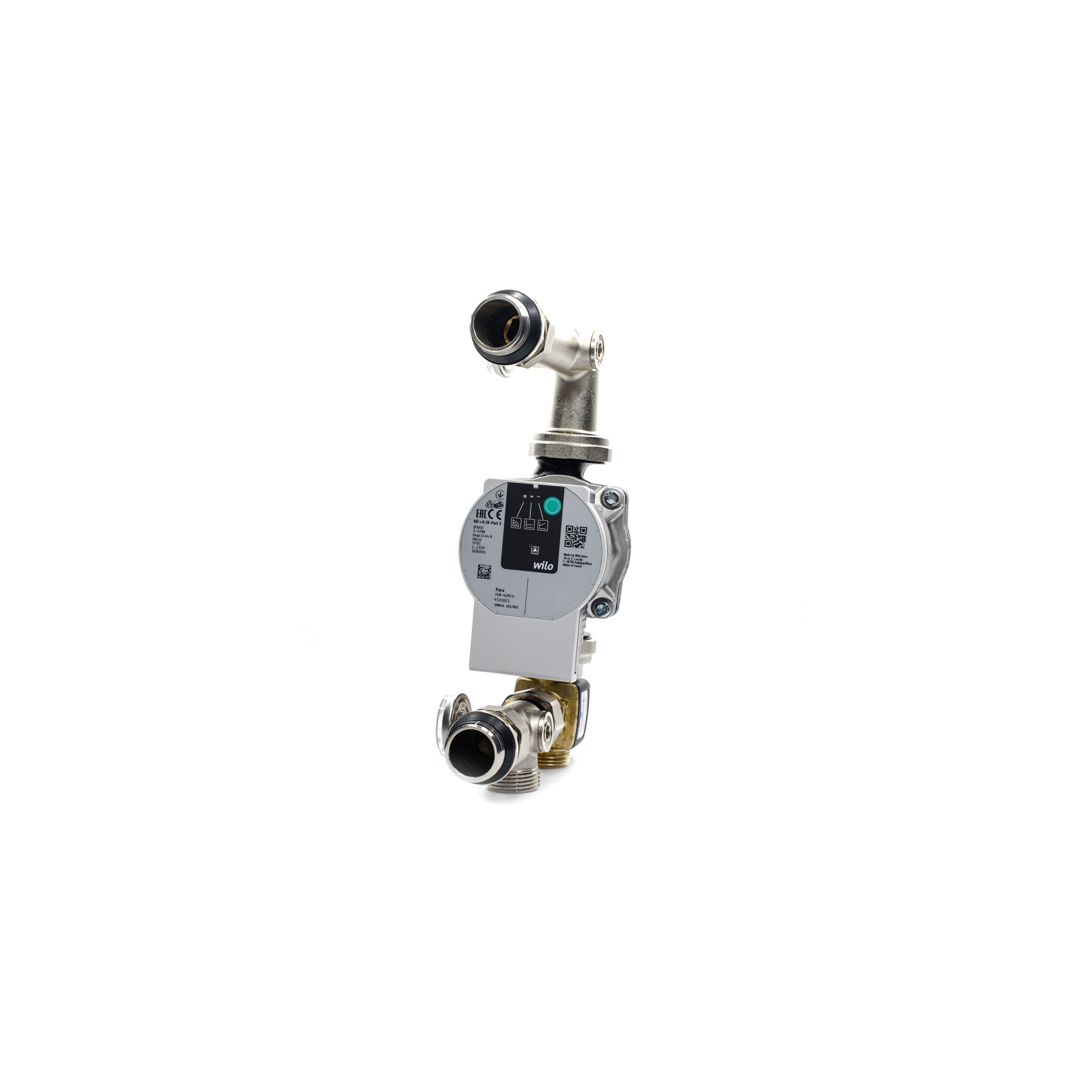

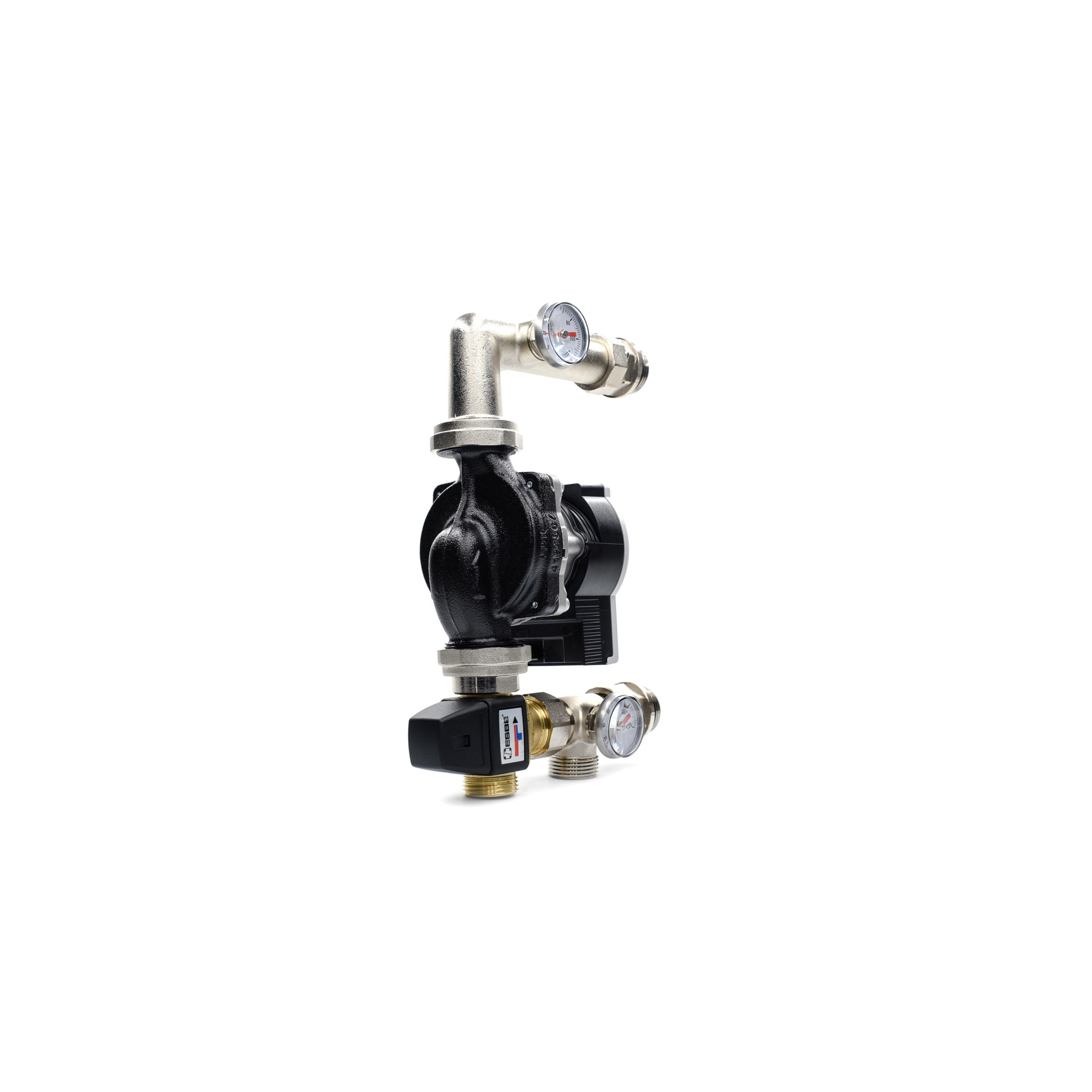

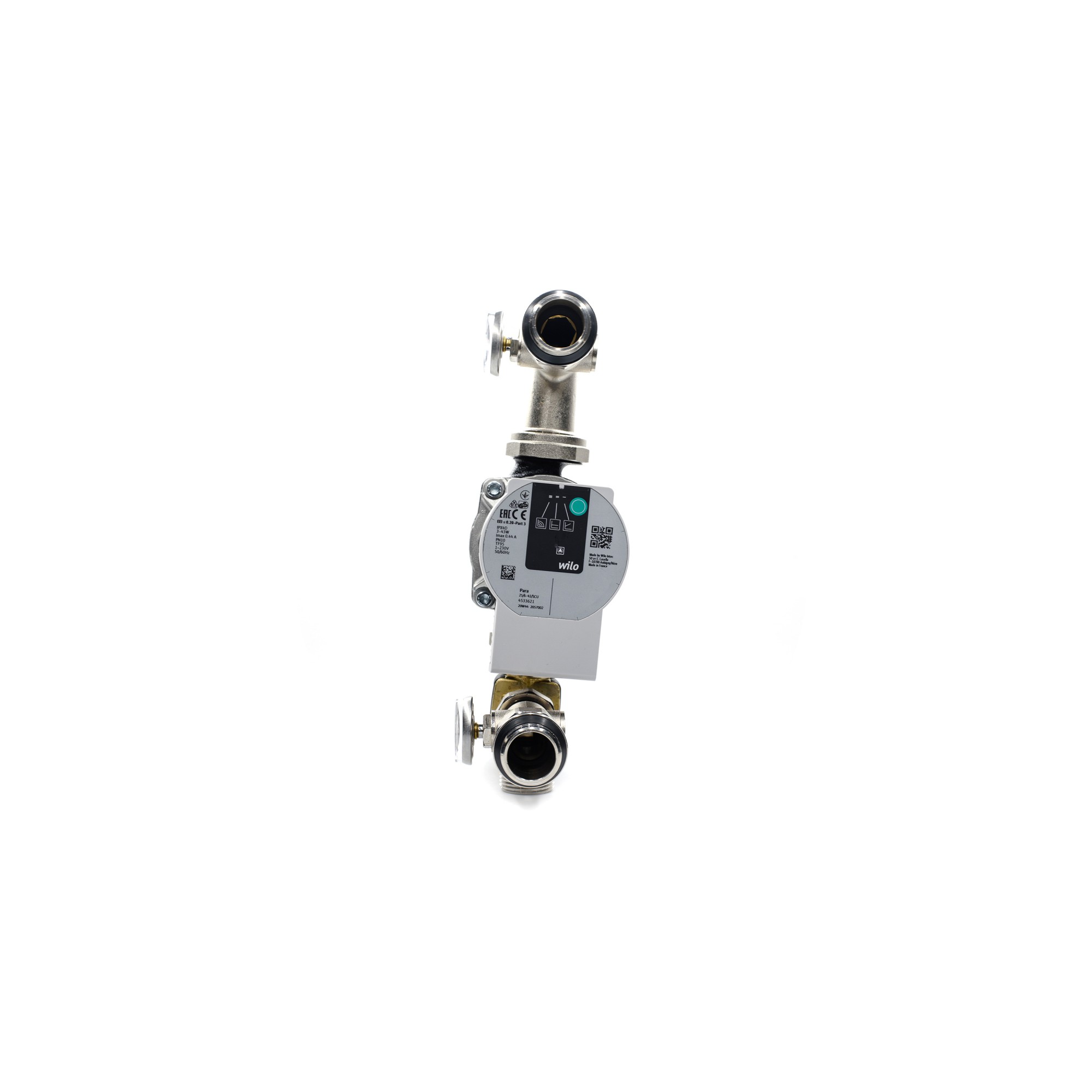

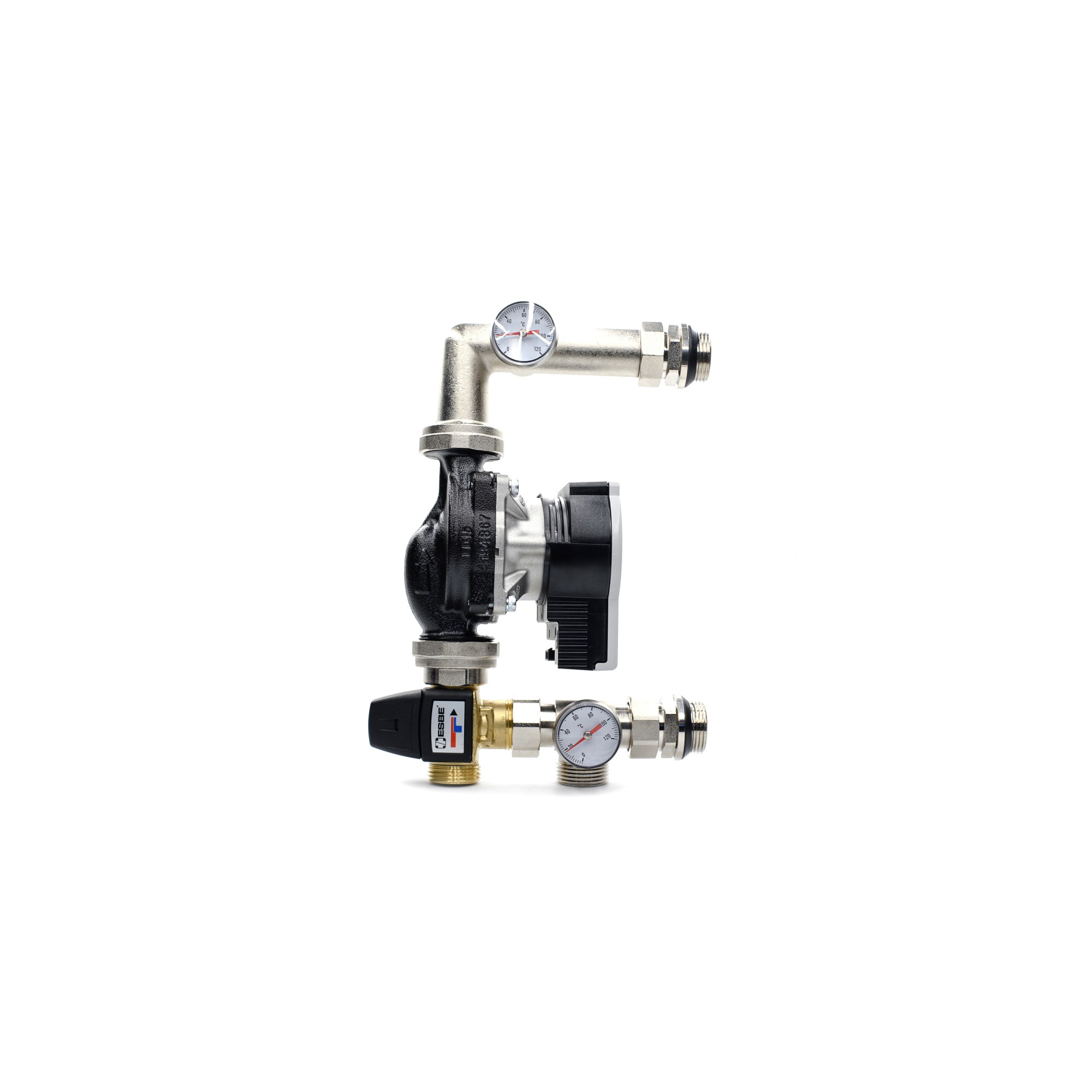

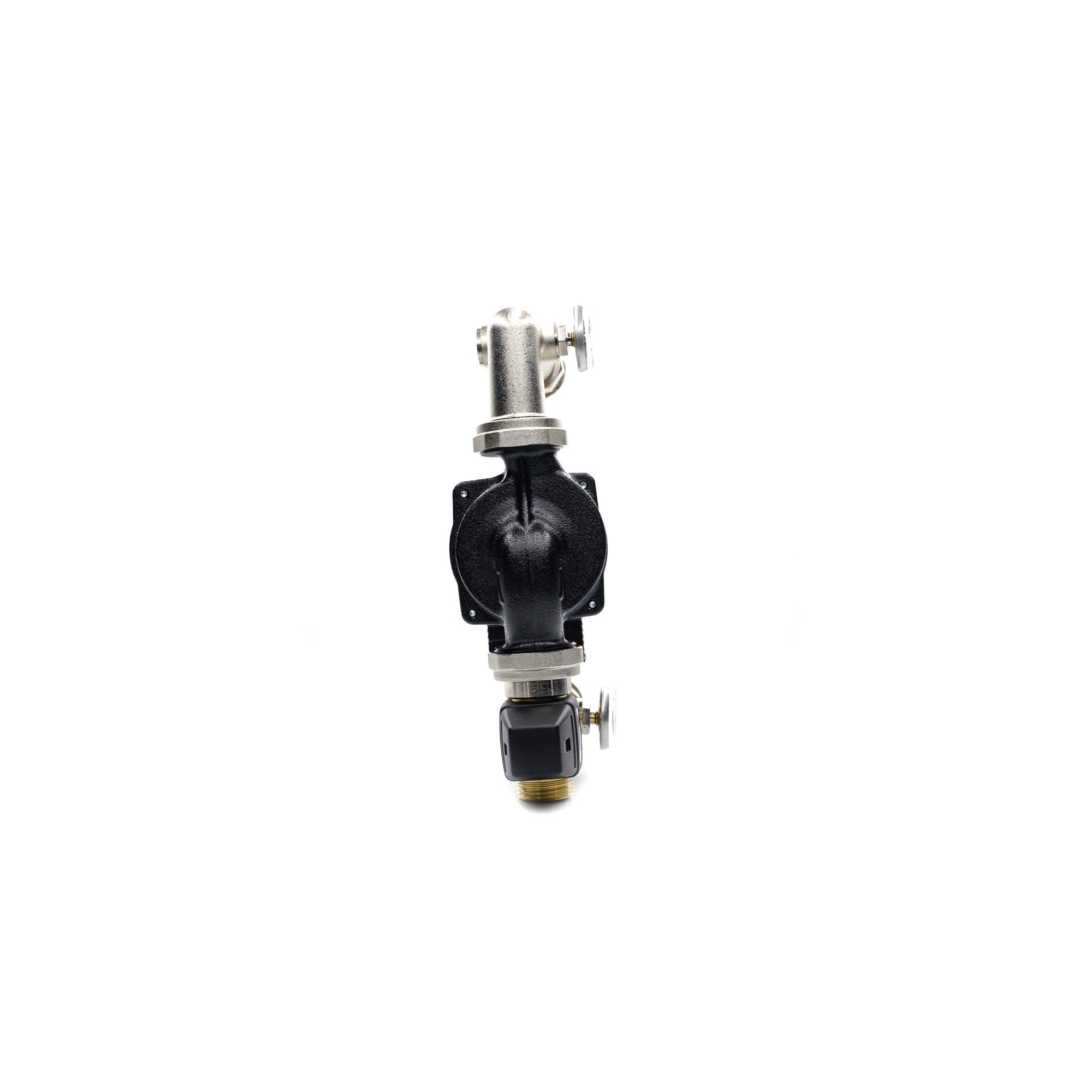

W skład układu mieszająco-pompowego wchodzą:
- zawór termostatyczny trójdrogowy mieszający ESBE VTA322 albo VTA372
- pompa Wilo YONOS Para RS25/6
- termometry na zasilaniu i powrocie
- przyłącza 1" dla rozdzielacza i źródła ciepła
| Single pack | Pallet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Index | Type | Valve | Spacing of manifold connections (mm) |
Net weight (kg) |
Quantity | Dimensions (cm) |
Gross weight (kg) |
Quantity | Dimensions (cm) |
Gross weight (kg) |
| F-3400018 | EV 210 | 3D ESBE VTA 322 | 210 | 4 | 1 | 34 x 23 x 16.5 | 4.3 | 60 | 120 x 80 x 115 | 278 |
| F-3400020 | EV 210 PL | 3D ESBE VTA 372 | 210 | 3.9 | 1 | 34 x 23 x 16.5 | 4.2 | 60 | 120 x 80 x 115 | 272 |
| F-3400022 | EV 235 | 3D ESBE VTA 322 | 235 | 4.1 | 1 | 34 x 23 x 16.5 | 4.4 | 60 | 120 x 80 x 115 | 284 |
| F-3400024 | EV 235 PL | 3D ESBE VTA 372 | 235 | 3.9 | 1 | 34 x 23 x 16.5 | 4.2 | 60 | 120 x 80 x 115 | 272 |
Rysunek techniczny
